一、重汽单桥12人洗漱淋浴车设计依据
2.1 用户需求
满足用户淋浴需求，设计能力为单小时单次洗浴8人，每小时48-60人次，水温可调。
2.2相关标准
《机动车运行安全技术条件》 GB7258-2017
《汽车及挂车外部照明和信号装置的安装规定》 GB4785-2007
《专用汽车定型试验规程》 QC/T252
《电工电子产品应用环境条件》(地面车辆使用) GB4798.5
《系统接地的型式及安全技术要求》 GB14050
《电子设备通用技术条件》 SJ 280
《汽车制动系统结构、性能和试验方法》 GB12676
《工程机械焊接通用技术条件》 JB/ZQ3011
《装备维修性通用规范》 GJB368A
《道路车辆外廓尺寸、轴荷及质量限值》 GB1589
《厢式车通用规范》 GJB79A-94
《汽车油漆涂层》 QC/T484
《汽车用涂镀层和化学处理层》 QC/T625
《汽车电器设备基本技术条件》 QC/T 413
《野营淋浴车》 GJB5045-2003
《警用淋浴车》 GA879-2010
中华人民共和国车辆改装和行驶的其他有关标准 。
2.3设计原则
根据用户需求，本车总体设计遵循“技术先进、功能完善、实用可靠、成本合理、运行方便”的原则，具体如下：
a. 规范性：车辆的改装、各类设备安装、轴荷承载符合国内相关标准。
b. 先进性：系统设计和设备规格应完全符合行业技术规范和技术发展潮流，采用当今成熟的技术及设备，在功能和性能方面体现出技术发展的先进性。
c. 可靠性：系统应具有在各种情况下的高可靠运行能力，各结构件和设备安装满足整车道路运行的同时，保证供配电系统等电气设备的可靠、安全。
d. 实用性：系统的各项技术手段和操作满足部队实际使用需求，操作和维护简捷、方便、易用。
e. 经济性：按照需求合理配置系统，确保系统中每一个环节的投入比例达到最佳的性能价格比，最大限度的有效利用资金
三、重汽单桥12人洗漱淋浴车技术要求
3.1、主要环境条件适应性指标
1)工作环境温度：-25℃～+40℃
2)贮藏极限温度：-40℃～+70℃;
3)空气相对湿度：不大于95%(25℃)
4)淋雨试验：降雨强度6～8mm/min 条件下30min无渗漏
5)海拔高度：≯4500m
6)行驶路面：四级以上道路
3.2、 外形尺寸指标
外形尺寸(长×宽×高)mm：8550×2550×3900
四、重汽单桥12人洗漱淋浴车技术方案
4.1底盘选型
车辆底盘选用国产东风商用车国VI底盘，详细技术参数见下表：
【整车技术参数】
产品名称淋浴车产品型号5140XLY6BSX;总质量(Kg)13800罐体容积(m3);额定载质量(Kg)1670,1605外形尺寸(mm)8350,8550,8900,9550×2550×3900;整备质量(Kg)12000货厢尺寸(mm)××额定载客(人)
准拖挂车总质量(Kg);驾驶室准乘人数(人)2,3鞍座最大载质量(Kg)
备注该车主要用于野外淋浴保障功能,专用装置:冷热水供给系统、淋浴装置; 厢体顶部封闭, 不可开启;
整车长/轴距/前悬/后悬对应关系为(mm):9550/5600/1250(1410)/2700(2540),8900/5100/1250(1410)/2550(2390),8550(8350)/4700(4500)/1250(1410)/2600(2440);
侧防护装置为裙边结构代替,后防护材质为Q235,焊接连接,截面尺寸宽×高(mm):60×120,下边缘离地高475mm;
ABS型号:3631010-C2000,J ABS;ABS生产企业:东科克诺尔商用车制动系统(十堰)有限公司,焦作博瑞克控制技术有限公司;
随底盘选装驾驶室.
【底盘技术参数】
底盘型号EQ1186GL6DJ底盘名称载货汽车底盘
商标名称东风牌生产企业东风汽车集团有限公司

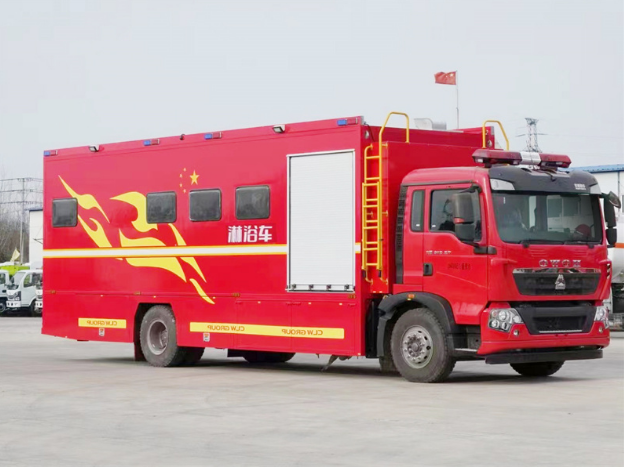

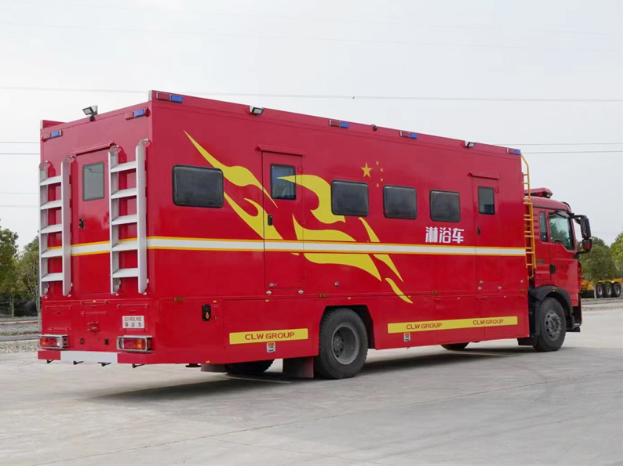

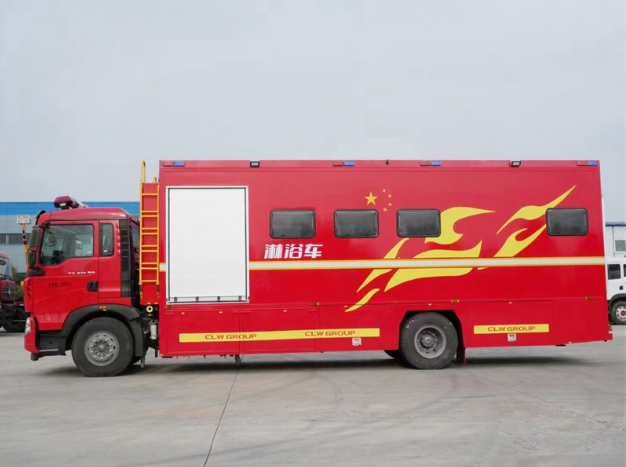

4.2整车外形介绍
淋浴车属于厢式专业作业车的一种，主要由底盘和上装部分两大总成组成。上装部分由箱体、副车架、裙边储物舱、电气系统、水路系统和附属设备组成。
4.3内部布置
本车标准配置8人淋浴位,由1台常压燃油热水锅炉供水总成提供热水。
箱体内部从前向后依次布置为设备间、更衣间、淋浴间。
设备间设左右检修门，方便检修室内设备，前墙安装304不锈钢冷水箱1个，容积1000L，
2300*2000*250mm,2mm板厚，内部设置横向、纵向防浪板，顶部中间设置一个检修孔盖。设液位计，溢流管DN80、左右加水口，加水口采用DN65消防卡口，可利用消防栓或消防车直接补水。下部设置排空阀。
设备间后部设置常压燃油热水锅炉供水总成1台，含锅炉，循环水泵、膨胀水箱、中间油箱，控制器等，为淋浴间提供热水。
淋浴间设置10个恒温淋浴位，并能保障出水稳定恒定。淋浴间还设置8个隐私隔断，每个淋浴位还单独设置1个洗浴用品置物栏，防滑脚垫、浴帘。顶部设置2个换气天窗和2个防水LED照明灯，地面为3mm铝合金花纹板，并在每个淋浴位设置排水格栅，最终集中到底部DN65的排污口进行集中排污。
淋浴间与更衣间之间的隔断上有淋浴间进出口，使用塑料隔断帘隔开。
淋浴间左右侧墙各设置3个外推窗用于淋浴间的采光、通风换气。
更衣间后侧设置舱门1扇，用于进出更衣间和淋浴间。更衣间设置1组储物柜和条凳1个，用于衣物储存和洗浴物品储存，条凳可方便2人更换衣物。
更衣间顶部设置1个换气天窗和1个防水LED顶灯。此外更衣间还设置了5KW燃油加热器1台用于冬天辅助加热。
4.4箱体结构设计
保温方舱厢板采用军用方舱厢板制作技术，车厢内部干净整洁，具有良好的隔音、保温、安全防护功能，具有结构合理、质量轻、强度高、安全环保等优点。
厢体侧板、顶板、前板、后板和中隔板采用三明治复合板，外蒙皮为2mm大幅面预喷漆覆膜铝板，内蒙皮为2mm玻璃钢板，铝合金骨架中间填充40mm厚度高密度聚氨酯硬质阻燃泡沫板，骨架与内蒙皮之间铺胶合板进行冷桥隔断，用结构胶粘接，通过大板热压机压制而成。对于有悬挂装置要求的厢板，在相应位置增加预埋和加强支撑。底板结构为在副车架上铺设12mm竹胶板，淋浴间和更衣间内竹胶板上部铺设3mm铝合金花纹板作为防滑地板，设备间地板采用3mm铝合金花纹板铺设。
车厢厢板骨架制作使用的方管材质为Q345 规格40*40*2、80*40*3等。
2mm铝合金板硬质聚氨酯泡沫板+铝合金骨架 2mm玻璃钢板
4.4.1.复合板工艺介绍
Ø 玻璃钢蒙皮介绍
蒙皮选用2mmMTC玻璃钢板，采用先进的单板连续生产线生产，材料选用高强度玻纤短切毡、高强度玻纤方格布和优质不饱和聚酯树脂。玻璃钢单板生产线连续生产，质量稳定、厚度均匀;单板强度高，抗拉强度≥85Mpa，拉伸模量≥5000
Mpa，弯曲强度≥15 Mpa，弯曲模量≥4000
Mpa，巴氏硬度≥40。玻璃钢单板导热系数约为0.2W/M2•K，其隔热性能优于钢、铝质材料。外表面有一层性能优异的胶衣，对大气、水和一般浓度的酸、碱、盐等介质有着良好的化学稳定性;单板外表面光洁度高，保光性极佳，不变色、耐腐蚀、防光晒、抗老化。
Ø 铝合金骨架的加工工艺
采用铝合金型材矩形管作为墙板骨架。
厢体骨架焊接
焊接：在专用焊接平台上将方管按图纸摆放好并用卡具装卡牢固，将焊口处的焊渣磨掉，采用氩弧焊焊接牢固，焊接好的部件经短时效处理后进行调整。
骨架调校
将焊接完成的骨架卡在专用调校胎具上，用专用样板对骨架的平整度进行检测、校正。因为骨架经过焊接都会有变形，因此，由专职检验员和操作工人共同对骨架进行调校，以保证骨架的平整度。
Ø 复合板填充芯板
保温复合板的芯板为硬质聚氨酯泡沫板，厚度40MM，当密度为35-40kg/m3时，导热系数仅为0.018-0.024W/
M2•K内部为独立的密闭式气泡结构，因此具有密度低、抗压强度高、不吸水、导热系数低等优良特性，其抗压强度一般在0.25MPa以上，最高可达0.7MPa。
Ø 胶粘剂的选择
由于聚氨酯能溶解于苯乙烯等溶剂中，因此复合板的粘接不能采用含有苯乙烯的不饱和聚酯树脂，而应选用无溶剂的高强胶粘剂，按此要求，我们选用无溶剂、双组份的聚氨酯粘合剂，其主剂是羟基有机化合物，固化剂是异氰酸酯，按5：1的重量比混合，通过化学反应能形成一硬弹性的物质，它非常好的粘合金属、木材、塑料和硬质发泡材料。
Ø 复合工艺
大板抽真空加热后压覆复合工艺。
4.4.2骨架之间的联接
在顶骨架和侧壁骨架的对接处，为了防止漏水，用铝型材压住侧围外蒙皮和顶板，在所有铆接处打密封胶;在侧壁和后壁的骨架的对接处采用焊接加铆接加粘接的结构，以保证不漏水和车厢拐角处的美观。
4.4.3整车密封处理
1)、外蒙皮与骨架之间的大板整体抽真空粘接工艺，局部铆接和搭接处采用密封胶封闭。
2)、车顶防滑铝板接缝处采用密封胶
3)、所有车门具备橡胶密封条
4.4.4上车梯
箱体后壁设置上翻梯，该梯结构为折叠式，材料选用 304 不锈钢，并配有拉力气弹簧，可辅助工作人员撤收或展开梯子，起到保护作用。
4.4.5厢体门
车厢上设置有进出的单开门，同时为了提高车辆整体外观性能，更好的利用底盘下部空间，在车下部两侧均增加裙箱门，并对舱门进行防水设计，整体外形平整、美观。
各个厢体四边框均采用铝门型材，内含钢管骨架丝焊桁架结构，每个门安装门限器、导水槽、不锈钢内藏式合页，门内安装密封条，具有极佳的防水、密封性能。
为了防止门框下部人员进出舱体碰伤门框，在门框下口边增加防护不锈钢板，解决了门下部积水、耐磨等问题。同时为了提高门锁的使用性能，在门框下部安装限位块，使门闭合时锁舌与锁头位置始终不变。门锁全部采用扣盖式汽车专用车锁。厢体门设计方案如下图所示。
Ø 门与门框都采用特制铝合金型材，两者之间有准确的尺寸配合，确保门与框的装配尺寸和密封要求;
Ø 门与框的焊接成型，都在胎具上进行加工;
Ø 铝型材与门面采用进口专用胶粘合工艺，确保门表面平整度;
Ø 所有门合页都为不锈钢合页，内藏式安装，厢体外表面无外露，更加整齐;
Ø 门锁为专用军用汽车门锁;
Ø 所有车门都为全铝结构，上下车门、检修门和裙边舱门都采用空气弹簧助力。
侧边进、出门
4.5换气功能
淋浴间由于水汽弥漫，会出现气闷、含氧量低得现象，另外，为避免室内潮湿引起霉变，因此加强通风换气是必须的，本车上通过下面2种措施加强通风换气。
1、在淋浴区顶部安装2个通风换气天窗宏达源(HDY-700B)，更衣区顶部安装1个通风换气天窗，即可实现换气功能又能实现紧急情况下的逃生。换气量为150m3/h，3台换气量为450m3/h，淋浴间和更衣间总体积为32m3计算,平均5分钟可换气一次。
2、左右侧上部各安装2扇外推窗，窗户采用亚克力外推窗，配折叠式纱窗和遮阳帘，具有开、关、通风、遮阳、防蚊虫、隔音、隔热、私密性等功能和良好的防雨性能。
4.6水路系统
4.6.1内置水箱
设备间前侧布置1个室内304不锈钢水箱(1000L)水源，尺寸均为2300*2000*250mm。水箱内部设置横向纵向防浪板，液位计，进出水口DN65(2个，分别布置在前墙左右侧，可单独进行加水)，底部设置排空阀，顶部设置DN80溢流排气孔。
加水接口尺寸的DN65消防卡口(配DN80转换接头)，可进行快速加水。加水管上设置加水电磁阀，可通过冷水箱上的液位计控制加水电磁阀和水泵的开启和停止，避免电磁阀和水泵频繁启动发生故障。
4.6.2移动蓄水池
采用1个2立方米可折叠水袋，作为蓄水材料
PVC涤纶复合材料，设备专业，工艺先进，主要用于盛水，在输送水源方面起着重要作用。水囊可量车定做适合用于各种类型的车型，它代替了以往沉重，易生锈，寿命短的铁皮桶和橡胶桶，其用料是锦塑制材料，在其运输途中不会因为路面不好而碰伤车身，延长车的寿命。在使用时不会因季节的变化而无法正常使用，其不用时可折叠存放，减少空间占用量。它还具有良好的密封性和耐腐蚀性能，其寿命可用8-10年。
4.6.3恒温式淋浴屏
左右侧各布置5个304不锈钢顶置恒温式淋浴屏，可根据个人喜好设置淋浴水温，内部设置有恒温阀可自动调节冷热水进水量，从而保证出水温度的恒定。
4.6.4热水锅炉
型号：JSYA-1000
热量：100000大卡/h
热功率：100KW
热效率：86.5%
储水量：180L
上海珊阳暖通
锅炉结构为集成式，封闭式燃烧结构，燃油热水锅炉、可直接供应10人同时淋浴;温度可以通过混水阀调节设定;
4.6.5净水设备
用途：净化Ⅰ、Ⅱ、Ⅲ类地表水，主要由精滤(10μm进度)、紫外线杀菌仪器和潜水泵组成，地表水通过该设备净化后，可达到直接使用标准。
单位小时产水量：10-12t/h。
全套不锈钢304管路
精密过滤器参数：
进出水管径DN50
外形尺寸：Φ230X1200
40寸 5滤芯
过滤精度10um
工作压力：0.05-0.6MPa
最大产水量：7T/h
材质：SUS304
滤芯长度:40寸
4.6.6不锈钢过流式紫外线杀菌器
过流式紫外线杀菌器主体内外均采用不锈钢材质，石英高强度紫外线灯管，主体内外部抛光处理，腔体结构经过科学设计，有效增大紫外线利用率，同流量同功率情况下，杀菌能力可以做到更强。可用于医用污水，生活污水，纯水，自来水，海水，实验用水等。
工作原理：
过流式紫外线杀菌器的原理是利用设置在腔体内的紫外线灯辐射出具有一定强度的253.7nm波长，当要处理的水(或液体)流过腔体时，紫外线就会杀死水中的细菌，病毒及其他微生物，达到水消毒目的。
4.7防滑地垫
由于淋浴间内铝花纹板上易滑，根据这一特点而采用防滑地垫铺设铝板上来增加摩擦，起到防滑效果。
品牌: 恒美
材质: 环保PVC
图案: 纯色
风格: 简约
地垫适用空间: 卫浴，厨房
颜色分类: 绿色
工艺: 机器织造
清洗类型: 可手洗 可机洗 可吸尘
4.8配电系统
淋浴车配电系统由交流供电系统和直流供电系统组成。交流供电系统由外接电源、车载发电机和市电电源系统组成。系统的设计符合相关要求。
室内淋浴间布置2个防水24v照明灯和2个车载顶置换气扇。换衣间布置1个车载顶置换气扇和1个防水照明灯。设备间内布置1个防水照明灯。其余为燃油热水锅炉总成(含水泵)、水处理设备供电
4.8.1 供电系统说明
淋浴车供电系统主要使用外接供电和发电机提供交流AC220V/50HZ电源，交流电源通过外接电源连接器接入车内后通过前设备舱配电盒内断路器控制分配。其中热水系统为交流220V供电系统，由独立断路器控制;淋浴区内用电设备均使用DC24V设备，包括照明灯具、排气系统，通过配电箱内直流电源进行转换使用。
4.8.2交流电能供给
淋浴车采用单相220V/50HZ供电方式。
1、自携带6KW柴油发电机组;
2、外接市电220V/AC 供电;
车辆储物舱内安装有便携卷线盘，便携卷线盘上配备3*6平方电源线30米，便携卷线盘上的电源线缆一端连接市电或发电机，一端连接车内电源接入的电源连接器。电源连接器防尘、防水、IP54,
专业性高，为外电接入提供可靠保障。
4.8.3电器原理图
4.8.4发电机供电系统
发电机选用优普YDE8500X 型6KW发电机组。
功率系列6kW(8KVA)
型号YDE8500X/3;发电机型号204-140;频率5060;额定功率(kW)6.0 6.5;最大功率(kW)6.5
7.0;电压(V)220/110、230/115、240/120、127/220、220/380、230/400、240/415;额定转速(r/min)30003600;相数单相/三相;功率因数
(cosφ)1.0/0.8;励磁方式有刷自励恒压(AVR);绝缘等级F级;连接方式锥度轴刚性连接;发动机动力型号CD192F动力类型单缸、四冲程、风冷燃烧方式直喷式
缸径×行程 (mm)92×75
排量(L)0.499
压缩比19:1
标定功率(kW/r/min)7.68.3
调速方式机械调速
启动方式电起动
机油容量(L)1.6
机油牌号SAE15W/40(CF级以上)
发电机组油箱容积(L)14
燃油消耗(L/h)≤2.2≤2.5
燃油牌号0#(夏季) -10#(冬季) -35#(极寒)
7米处噪音(dB(A)@7m)83～85
产品尺寸(L×W×H)mm730×510×600
包装尺寸(L×W×H)mm770×550×730
重量(N.W/G.W) (kg)120/130
4.8.5照明系统
室内照明：
设备间：2个吸顶式LED节能照明灯，两个应急照明灯，防水、防雾、防尘三防设计 防护等级IP67。
淋浴间：2个吸顶式LED节能照明灯，防水、防雾、防尘三防设计 防护等级IP67。
更衣间：2个吸顶式LED节能照明灯，防水、防雾、防尘三防设计 防护等级IP67。
户外照明：
箱体左右两侧分别布置3组LED(6个)频闪灯带45度户外照明灯，
顶部后侧布置1个 led火场照明灯(24V/60W)。用于野外夜晚照明。
4.8.6长排警灯
长排警灯选用1.6米LED长排警灯，该长排警灯融合独特新颖外形与超凡品质于一体，秉承为特种车辆提供最好警灯的理念设计而成;采用国外先进技术设计和制作灯罩模具，塑料外罩工艺更加精细，接近欧美国际产品的水平;更加完美的频闪模块设计，大大提高频闪模块质量，完美频闪效率和速度;一体化卧式扬声器结构，完全解决车辆高度行驶时噪音和风阻。坚固LED灯的低功率和超长寿命，视觉冲击强，有效视觉距离可达600-1000米。车内配备电子警报器可，电子警报器带8种警音功能，分体式结构，有效地将控制系统与主机分离，控制器采用手柄式外观，方便操作，具有警灯控制功能。
长排警灯主要技术参数如下：
警灯类型：红蓝1.6米长排警灯;
主光源：LED;
光源结构：2只LED闪灯，8只长形LED灯，2只巷灯;
工作电压：DC24V;
警灯功率：100W;
警报器功率：100W
净重：14.5KG;
手持式电子警报器带8种音调警报和喊话功能
长排警灯参考图片如下：
4.8.7燃油暖风机
更衣间布置1台5KW燃油暖风机，可为室内提供暖风。
型号：FJH-5/2C
额定热流量5kw，工作电压24V，额定电机功率60w。
燃料耗用量(I/h)： 0.56
耗用电功率(watt) 运行时(12 和24Volt) ：48
额定电压 ：12 和 24Volt
电压下限 ：大约 10.5Volt 及 21Volt
欠压保护装置的相应时间：20 秒钟
电压上限： 大约 16Volt 及 32Volt
过压保护装置的相应时间：20 秒钟
过热保护(±10%)℃： 180℃
允许环境温度和海拔： -40℃至 +76℃ 低于海拔2500米下使用
五、重汽单桥12人洗漱淋浴车三防设计
淋浴车在不改变原车基本结构情况下，需要在车体外部相关设备和配套设施，所以对外露设备，以及车内设备和车体连接处进行三防设计。
Ø 所有外露的结构件、舱顶平台、螺铨螺母等标准件均采用不锈钢件或铝制件， 以防止锈蚀;
Ø 所有连接件、与客车顶蒙皮接触的法兰均使用防水密封胶，以填补安装缝隙;
Ø 整车外部涂覆客车亮漆，外部三防满足使用要求;
Ø 车体内部各结构件上车前均进行喷塑或喷漆表面处理;在原车上加焊的骨架或埋铁均喷涂防锈底漆后再喷面漆，有效防止锈蚀;
Ø 线缆铺设在走线槽和线缆管中，电缆连接保证军品越野级的连接抗震性和三防要求。
整车在生产过程中共做三次淋雨实验，第一次：厢体完成后，第二次：内部设施集成完毕后，第三次：跑车实验结束后;
安全性设计
Ø 整车改装后，前后轴载荷分配符合底盘改装要求，重心高度较低，车辆行驶安全性符合国标要求。
Ø 车内、外结构设备采用倒圆或倒角的方式处理，无突出锐边、尖刺等易伤人员
Ø 安全的结构。车内饰和粘接剂采用环保材料，无有毒气体产生，保证人体健康。
Ø 车上连接件采用航空接插件，锁紧可靠。车内设备统一接地，保证用电安全。
Ø 车内饰采用阻燃材料，减小明火隐患。车内配置电器设备灭火器和固体液体燃烧灭火器，可在火灾发生时避免或减小损失。
Ø 车内分区安装烟雾报警器。
六 质量保证措施
6.1.设备选型质量保证
对各类外购、外协产品的选型，质量保证体系遵照下述办法进行：
a.对电子设备，尤其是民用电子设备，选用成熟度高，集成性好，具有良好的用户口碑的电子产品选型，并在选型过程中，多方比较，选择信价比较高的设备作为上装设备。
b.大功率设备，按照 GJB 151、GJB 152 严格考核设备电磁兼容性能，根据车载工况综合考虑可靠性、安全性和稳定性。
c.按照国军标进行结构件选型，保证其刚度和强度。
6.2 设备验收质量保证
a. 外购电子产品，从外观、电气特性等各方面展开各项验收工作，并按照签订的协议/合同和产品使用说明书作为验收依据之一。
b. 对协议生产、加工件，应具有产品验收细则作为验收依据，并根据验收情况编写相应的验收报告，对于重要件，将组织进行设计或生产评审。
6.3 详细设计质量保证
a.
针对方案设计、详细设计的各个阶段组织内部评审，必要时，进行用户评审工作，相关的图纸文件履行设计人员会签、主管设计审核、技术领导批准等工作，严格做好过程控制。
b. 产品设计过程中，做到文件和图纸齐全，数据计算准确无误，并设置单独的校对岗位，对所有图纸和文件进行复核复算。
c. 图纸、文件的更改需要设计人员、主管设计、生产厂家等多方同意方可更改，并严格按照更改标准进行。
d. 各分系统详细设计工作专人负责，并按照时间节点进行相关评审工作。
e. 文件、图纸及时归档，设立专门档案库进行管理，外借和改动需要经多方同意方可进行。
6.4 车辆总装质量保证
a.
车辆改造和总装过程，设计人员全程参与，做到眼见为实，对图纸、文件错误及时更改并报主管设计同意，对于较大质量问题，分别责成设计人员或生产厂家进行技术/
管理归零工作。
b. 严格审查总装工艺文件，按照航天行业规范，禁止使用禁用工艺和限用工艺。
c. 车辆总装过程中，规范现场管理，保持整洁、舒适、明朗的总装环境，消除一切
可导致财产损失或生命安全的隐患。
车辆总装过程中，规范现场管理，保持整洁、舒适、明朗的总装环境，消除一切可导致财产损失或生命安全的隐患。
d.车辆总装完成后，进行质量评审和工艺评审工作，并出具相应的评审告。e.在总装过程中出现的问题实时记录，及时解决并完善设计。
6.5 车辆调试质量保证
a. 产品调试有具体文件支撑，依据文件完成相关工作，对于调试中出现的各类问题及时记录和更改，完善设计，并根据需要举行内部评审工作。
b. 对不同阶段的调试工作，应有详细的调试报告，并根据报告进行后续工作安排， 组织评审工作。
调试过程需所有设计人员和主管设计到场，做好调试过程中的产品安全和人员安全工作。
七.产品配置明细
序号品名技术规格数量单位
1. 底盘东风天锦DFH5160XXYE61台
2. 箱体外蒙皮选用铝板，内蒙皮2.5mmMTC玻璃钢板 1套
3. 车顶爬梯及栏杆不锈钢材质1套
4. 裙边左右侧各一套2套
5. 地板铝合金铝平板1块
6. 防滑地垫PVC材质1套
7. 窗户左右厢侧板各设置滑窗3个6个
8. 窗帘左右各3个抽拉窗帘6个
9. 发电机优普YDE8500X1台
10. 外接电源头、座32A1个
11. 换气扇700B24v2个
12. 柴油热水锅炉JSYA-10001台
13. 净水箱304不锈钢1000L1台
14. 衣柜环保防水免漆板2个
15. 鞋柜环保防水免漆板2个
16. 顶灯环保防水免顶灯3个
17. 蓄电池12V 120AH2个
18. 外接电源线3*6mm230米
19. 开关86型组合开关2套
20. 充电机220V 20A1台
21. 洗浴区喷头、皂盒8套
22. 配电及控制系统整车配电及线材1套
23. 断路器2P 32A带漏电4套
24. 断路器2P10A1套
25. 干粉灭火器MFZ/ABC2A型2KG灭火器2个
26. 空气加热器5KW气体燃油加热器1台
27. 精密水过滤器特清1台
28. 恒温混水阀理想工作压力：0.1-0.5MPa 调温范围：洗浴，35-45℃采暖：50-60℃ 冷水温度：5-29℃
温度精度：±2℃1台
29. 倒车影像带倒车摄像头1套
30. 电缆线盘便携式电缆线盘1套
31. 整车油漆整车环保漆1台
