一、东风日产器材消防车整车技术指标

　　1、JDF5031TXFQC06/ZN6型器材消防车整车基本参数

　　2、JDF5031TXFQC06/ZN6型器材消防车(整车已通过国家消防装备质量监督检验中心检测，报告编号：Zb202330416)

　　2.1 车辆特点：

　　2.1.1灵活部署快速出动：体型小，方便部署，可放置各种消防器材。该车可以在普通车位和地下车库停放，轻便灵活，一旦发生险情，能走街串巷，快速出动，及时将消防器材运送到险情地点，实现“打早灭小”。配备的器材箱能装载各类所需的消防器材，安装的爆闪灯及倒伏照明能使车辆在阴雨天、夜间工作，车辆有柴油、双排(乘员5人)，适用性强，四驱，机动性强。

　　2.1.2品牌技术可靠保障：该车采用郑州日产皮卡,制造技术成熟可靠，最新国六标准排放;厢体为铝合金方管骨架及铝平板外蒙皮结构，厢体有效容积可以达到3000L(内部尺寸：长1780mm×宽1750mm×高1060mm);整车设计科学、合理、精巧、美观;东风服务站遍布全国各地，售后服务有保障。

　　2.1.3经济实惠廉价高效：相对于传统大型消防车，本车成本低、效率高、操作简便，车内可选装高压细水雾灭火装置，只需2人即可形成战斗组，既适合专业消防部队，又适合民间义务消防组织，为政府和企业节约大量成本，既经济又实用。

　　该型器材消防车内部可以设置平拖、旋转托、抽拉盒等以便放置各种所需的消防器材!该产品可灵活机动的广泛用于消防队、文物局、烟草局、烟厂、铁路局、档案馆、会展中心、会议中心、物流中心、图书馆、加油站、机场、码头等重要防火单位!该装备使用寿命长、一次投入长期保障!是消防岗位的保护神器!

　　3.主要设备参数

　　3.1倒伏照明灯(型号：YZH0.4-1.8CA)12V

　　倒伏式升降照明灯具备仰卧、升降、旋转、照明功能，设备从初始的水平位置起升到90度，上升达到1.8米的高度，通过旋转云台水平360度垂直360度旋转来完成定位照明。

　　倒伏式升降照明灯系列产品可以根据客户要求，在旋转云台上方、两端灯具部件中间加装摄像机安装支架，预留摄像机视频线及其控制线，满足摄像功能。摄像机水平旋转定位角度360度，垂直定位角度360度，复位位置可选择设备倒下后灯具镜面向前或向下两种复位状态(出厂前设定)。伏式升降照明灯采用大功率LED照明光源灯具光效高、寿命长、耗电省、防震的特点。倒伏式升降照明灯折叠复位后具有100Km/h的抗风能力(底板6颗螺丝固定)。规格参数如下：

　　系统工作电压：DC12V

　　灯具工作电压：DC12V

　　灯具工作电流：≤10A

　　旋转工作电流：≤2 A(max)

　　水平旋转角度：360°

　　垂直旋转角度：360°

　　水平、垂直旋转速度：4r/min

　　设备工作环境温度：-30°～55°

　　灯具控制方式：两只灯具分别控制(功能选项)

　　灯光照射效果：泛光、聚光、聚泛光可选

　　控制方式：有线和无线控制(顶装摄像机聚焦、变焦、RS485软件控制)

　　遥控距离：≥10米，

　　伸缩高度选择：1800(mm)

　　升降工作动力：电动(长时间使用不下滑)

　　3.2 行李架

　　行李架采用铝平板及铝方管焊接而成，固定在驾驶室顶部支架上。

　　车顶行李架的作用有：

　　1、装载汽车的行李。

　　2、起到一定的装饰和美观作用。

　　3、扩充车内的有限空间，为出行提供更多的便捷。

　　3.3 强光照明灯

　　强光照明灯固定在行李架顶部，共有4个,每个40W具有穿透力强、防潮防爆等优点。

　　3.4器材箱

　　厢体采用铝合金方管焊接、表面粘贴铝平板，箱体强度大，装载能力强。内部可以设置平拖、旋转托、抽拉盒等以便放置各种所需的消防器材。也可用铝合金型材搭设置物架，两侧各一个卷帘门，尾部上掀门，顶部左右各安装两个全红频闪灯，后顶部安装高位制动灯、后示廓灯等，设置后爬梯，可以到厢体顶部。

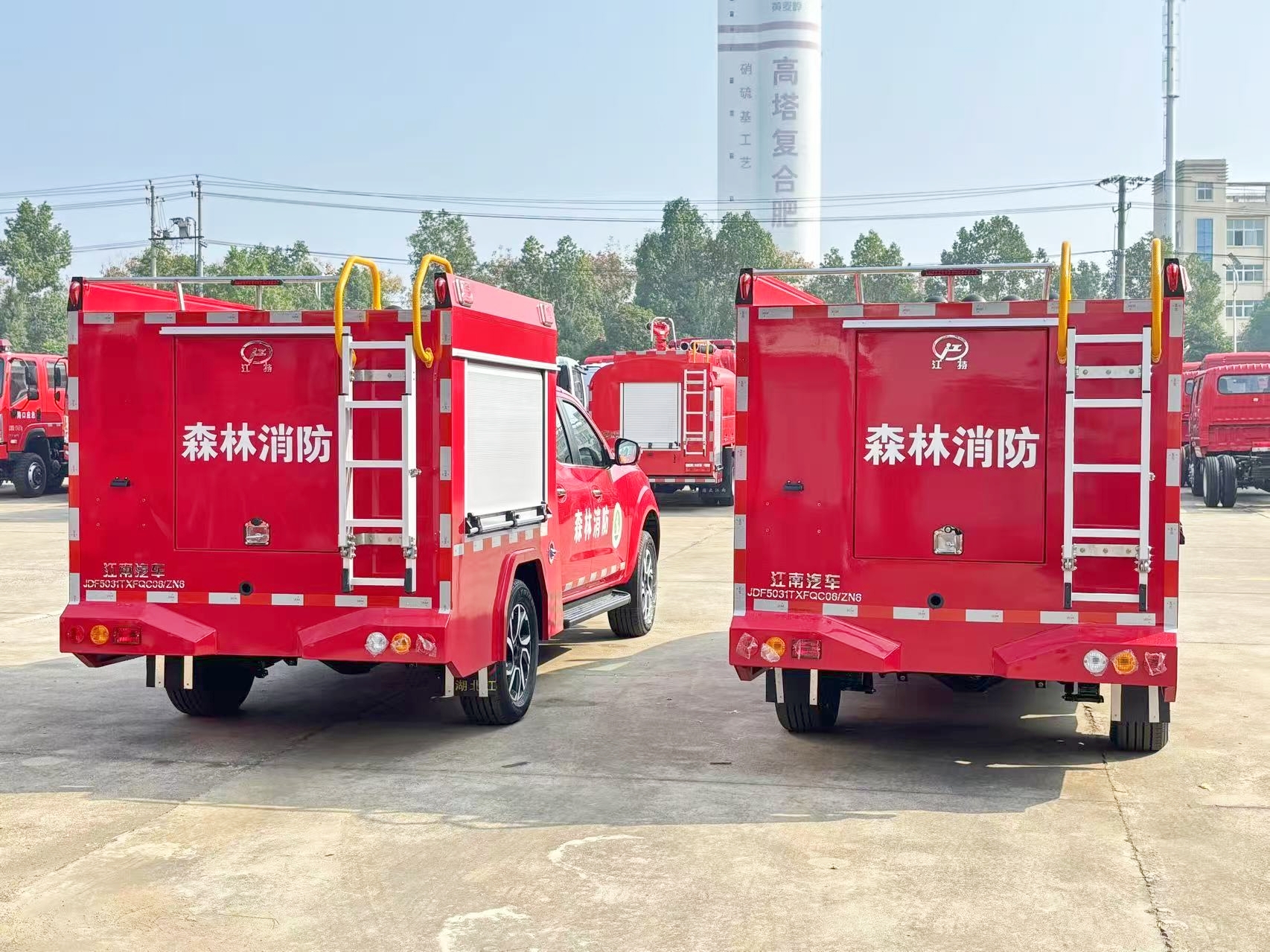

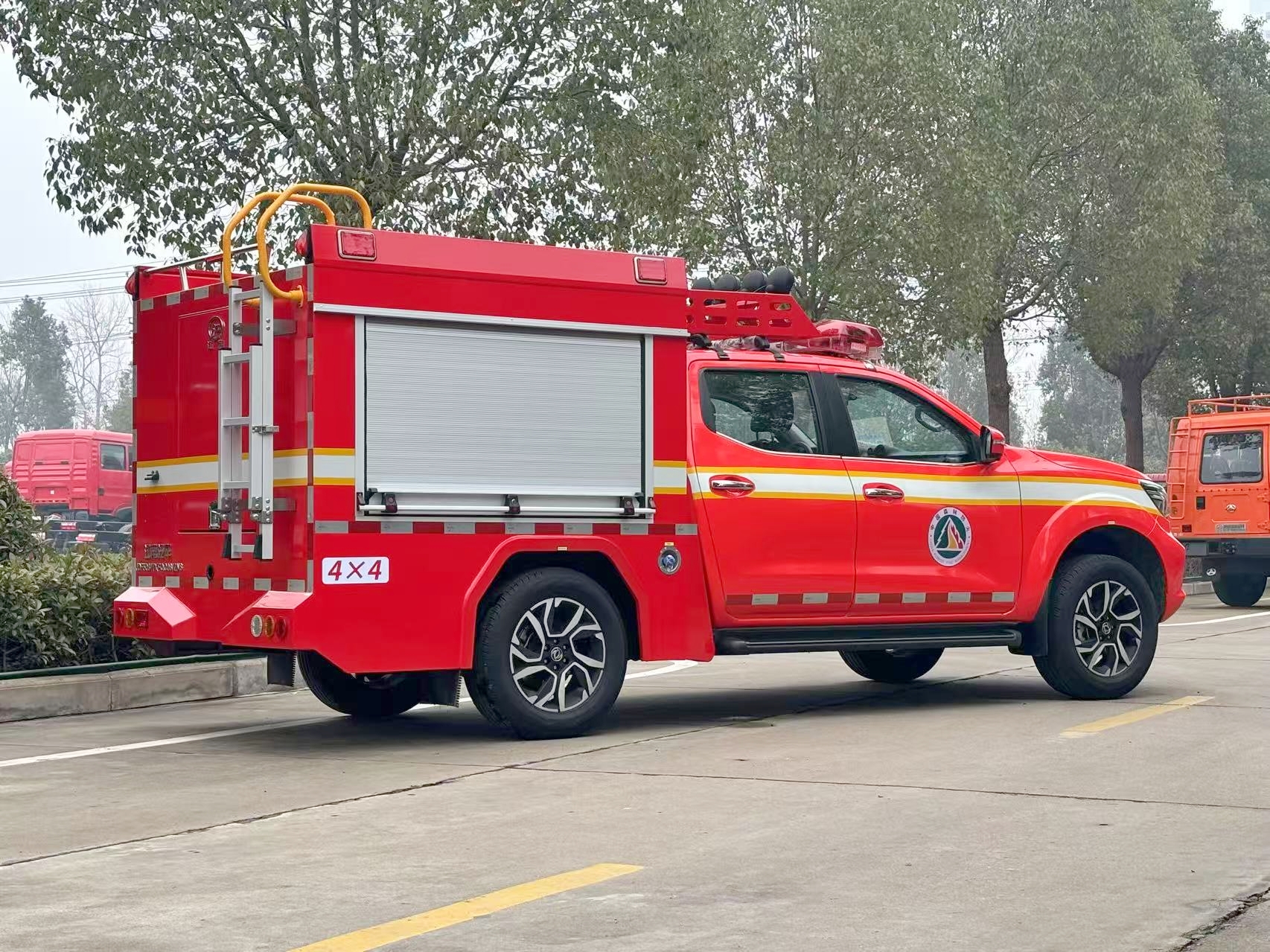

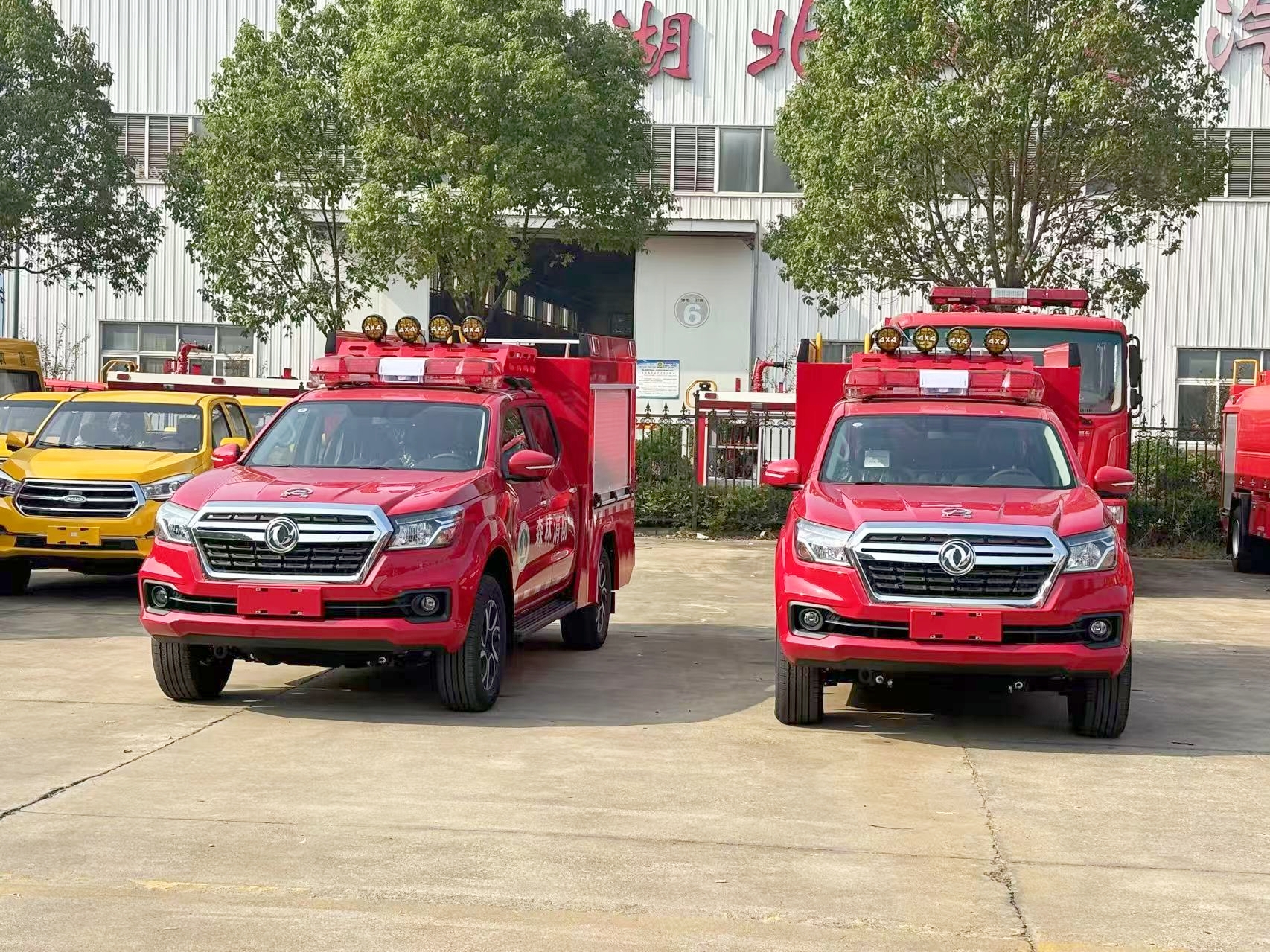

　　4.实物图片：

　　正左侧正右侧

　　右前45° 左后45°

　　制式标识：按照消防单位的制式标准要求和涂装规范，配备相关的长排

　　警灯、频闪警示灯、场地照明灯、标志图案等，整车更威武壮硕，辨识度更高。

　　二、东风日产器材消防车总体设计

　　1、设计原则

　　1.1先进性与实用性相结合。本系统设计采用先进成熟的技术，在力求先进的同时，充分考虑实用目的，不追求盲目的先进而使成本过高，也不提倡一味实用主义而放弃先进的功能和水平。

　　1.2.可靠性与安全性统一。项目设备的可靠性是项目稳定运行的基础，整车系统设计的可靠性还反映出系统的安全性，在群众性活动中，安全是第一重要的要素，应当首先保证。

　　1.3 突出互动体验效果。充分考虑项目的应急功能特色，在设计过程中，保障应急机动性的前提下，最大限度强化人机工程特性。

　　1.4 突出适用性与可维护性。适用是项目设计的基本目的，增大适用范围是设计人员的理想，但是不可牺牲日后的可维护性来过分的扩大适用范围，否则将带来较高后期维护成本和难度，使整各系统的合理性降低。

　　2、引用标准

　　本项目设计引用的主要标准如下：

　　GB 7258-2017《机动车运行安全技术条件》

　　GB 1589-2004《道路车辆外廓尺寸、轴荷及质量限值》QC/T 484-1999(2005)汽车油漆涂层

　　GB4785汽车和挂车的外部照明和信号装置的数量、位置和光色GB/T12480客车防雨密封性试验方法

　　ZB T50 003专用汽车道路试验方法以及国家规定的其它相关标准规范

　　3、设计依据

　　我公司根据国家相关标准，结合应急保障系统的现状和实际作战需要，充分利用车辆的有效空间,合理布置各种装备器材、专用工具或设备，为

　　在处置突发事件、自然灾害事故和等各种应急保障服务。

　　4、改装原则

　　设计和建设本着“先进、实用、稳定、高效”的原则。

　　5、环境适应性能

　　工作温度：整车环境适应能力-35～55(℃)

　　海拔高度(m)：平原版海拔2000m以下;(高原版海拔5000m以下)

　　6、密封性能

　　淋雨：满足淋雨强度为6mm/min的试验条件下，经淋雨试验后车内无渗漏水现象。

　　7、可靠性

　　行驶可靠性：符合国标GB7258-2017《机动车运行安全技术条件》规定，平均故障间隔里程不小于2000km。
